Pour dimensionner le rafraîchissement d’un grand hall logistique, partez des zones où des salariés travaillent plutôt que de l’emprise du bâtiment : mesurez chacune, divisez-la par la surface couverte d’un appareil, arrondissez au-dessus et prévoyez du recouvrement. Vérifiez ensuite la sortie de l’air, l’eau, l’électricité et la montée du besoin au fil de l’été.

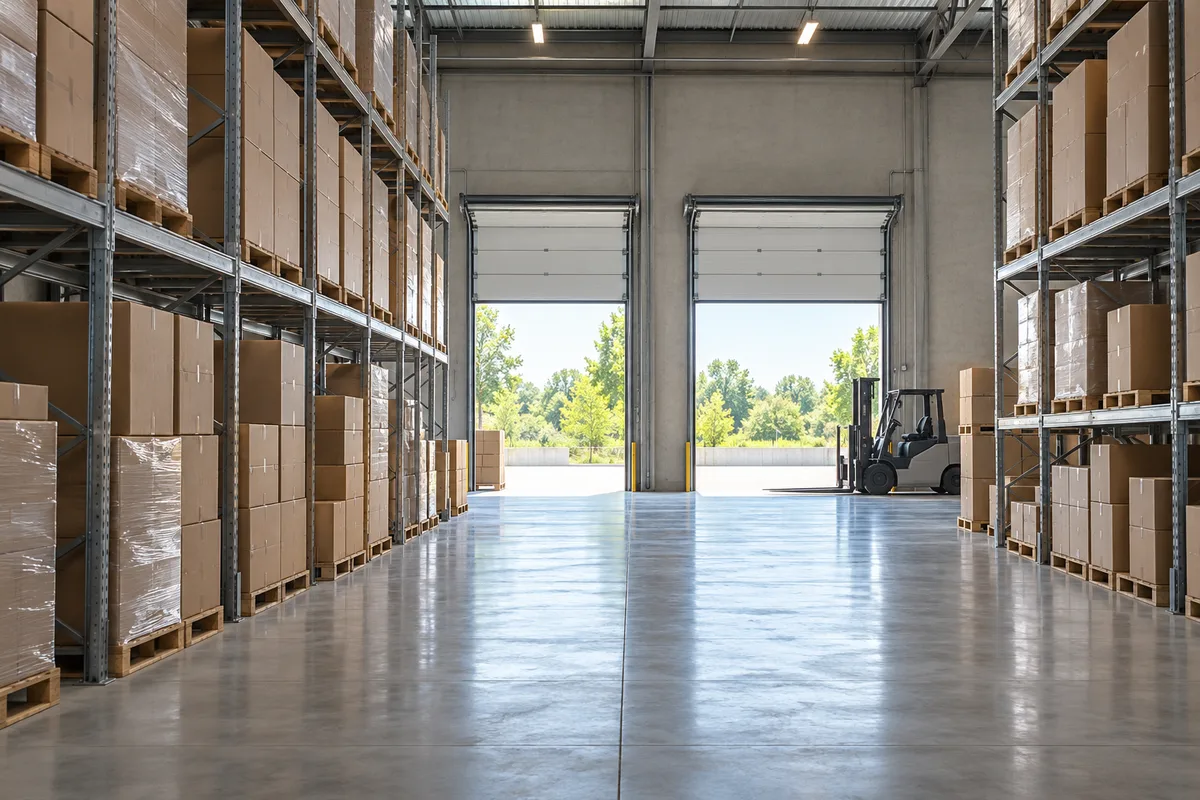

Rafraîchissement d’un grand hall logistique : chiffrer avant de choisir
Plusieurs milliers de mètres carrés, une toiture haute, des portes de quai ouvertes toute la journée : le volume d’une plateforme n’a rien de commun avec celui d’un plateau de bureaux. Le responsable qui chiffre le besoin travaille donc sur plan, avec trois données par espace : surface au sol, hauteur utile, effectif selon les créneaux.
Deux erreurs reviennent dans les premiers chiffrages. Diviser la surface totale par la couverture d’un appareil disperse des machines au-dessus de palettes que personne ne manipule. Miser sur une seule grosse unité au centre laisse le fond des allées sans effet, car un jet d’air ralentit et se dilue en s’éloignant. Plusieurs appareils répartis couvrent mieux un espace allongé, et l’arrêt de l’un ne prive pas tout le bâtiment.
Le bureau d’exploitation, pièce close, convient à un climatiseur. Le hall, ouvert sur la cour, relève plutôt d’un rafraîchissement par évaporation porté au plus près des équipes.
Cartographier les zones occupées : préparation, allées, quais, bureau
Découpez le plan en espaces homogènes et notez pour chacun qui y travaille, combien de temps et dans quelle posture. Cinq familles reviennent sur la plupart des plateformes :

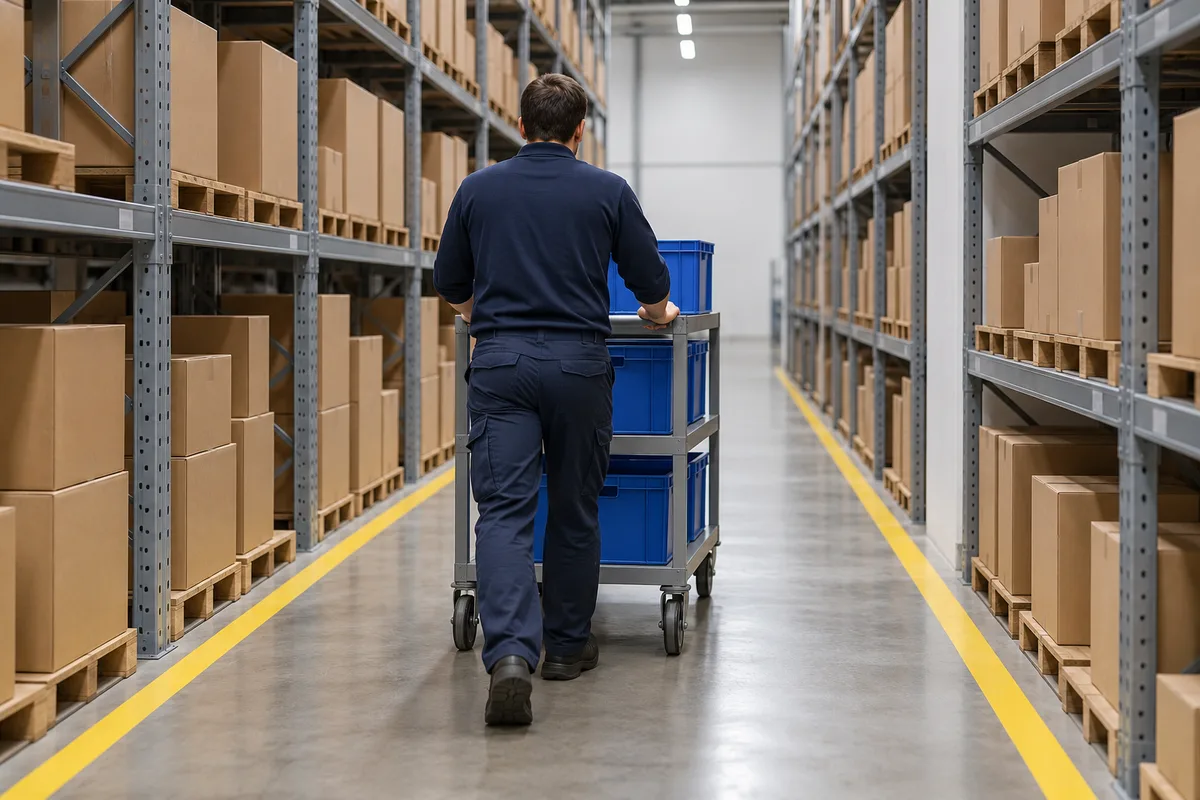

- la préparation de commandes, la plus dense, où les préparateurs marchent et portent tout le poste (voir notre article sur l’organisation du picking) ;
- les allées de stockage de masse, parcourues par des caristes en cabine ;
- la bande de quais, exposée à l’air de la cour, où se déroulent déchargements et contrôles à réception ;
- l’emballage et l’expédition, postes fixes proches des quais ;
- le bureau d’exploitation, fermé, traité à part.
L’effectif pèse autant que les mètres carrés : quelques postes d’emballage tenus du matin au soir comptent plus qu’une allée traversée de loin en loin par un chariot. Sur un site de cross-docking, la bande de quais concentre l’essentiel des effectifs ; dans un entrepôt de stock, la préparation passe en tête.
Du débit d’air au nombre d’appareils : le calcul pas à pas
La règle tient en une ligne : surface de la zone divisée par la surface couverte d’un appareil, arrondie à l’unité supérieure. Cette couverture est une donnée de fabricant, établie pour des conditions précises (hauteur, portes, chaleur reçue par la toiture) : demandez-les.
Exemple sur une plateforme fictive de 6 000 m², avec un appareil annoncé pour 500 m² :
| Zone (exemple) | Surface | Calcul | Appareils |
|---|---|---|---|
| Bande de quais | 900 m² | 900 ÷ 500 = 1,8 | 2 |
| Préparation de commandes | 1 800 m² | 1 800 ÷ 500 = 3,6 | 4 |
| Emballage et expédition | 400 m² | 400 ÷ 500 = 0,8 | 1 |
| Stockage de masse | 2 800 m² | passages de caristes | hors calcul |
| Bureau d’exploitation | 100 m² | pièce close | climatiseur |
La division brute de l’emprise aurait donné douze appareils. La méthode par zones en retient sept, plus un huitième pour les allées allongées de la préparation, qu’un souffle couvre moins bien qu’un carré, et leur jonction avec l’emballage.
Ce total de huit repose sur une unité bien documentée : ici, l’IC 48, le rafraîchisseur adiabatique mobile d’oberA. Sa fiche rassemble les valeurs dont le calcul a besoin (débit, surface couverte, puissance, réservoir), précise les deux modes de remplissage, par raccordement ou à la main, et répond aux questions de dimensionnement et de placement : de quoi passer du tableau à un plan d’implantation chiffré avec des données de constructeur. Le bureau d’exploitation garde son climatiseur, et l’ouverture des lanterneaux comme la gestion des portes épaulent les appareils dans le hall.
Reste à poser ces huit unités, et deux implantations s’opposent. Regroupées près des quais, elles évacuent l’air humidifié par les portes ouvertes et simplifient les réseaux, mais encombrent la bande de manœuvre où chariots et transpalettes croisent déjà les palettes en attente, et leur flux s’épuise avant le fond de la préparation. Réparties le long des allées de préparation, en bout de rayonnage ou dans des alvéoles libérées, elles soufflent au plus près des préparateurs et dégagent les quais ; en contrepartie, chaque emplacement réclame sa prise et son eau, et toute machine qui déborde sur l’allée impose un détour aux chariots. Beaucoup de plateformes panachent les deux.
Contre-vérifier avec le renouvellement d’air
Le nombre d’appareils se recoupe par le renouvellement horaire : débit soufflé divisé par le volume de la zone. Dans l’exemple, cinq unités annoncées par oberA à 48 000 m³/h soufflent 240 000 m³/h dans une préparation de 1 800 m² ; sous une hauteur supposée de 10 m (18 000 m³), l’air y passe plus de treize fois par heure dans les appareils. Aucun texte ne fixe de taux à atteindre pour rafraîchir un hall : ce ratio sert à comparer implantations et offres.
Le Code du travail impose, lui, un plancher d’air neuf par occupant en ventilation mécanique : 45 m³/h dans les ateliers et locaux à travail physique léger, 60 m³/h dans les autres ateliers et locaux (article R4222-6). Pour trente préparateurs au taux de 60 m³/h, ce minimum hygiénique représente 1 800 m³/h, une fraction du débit d’air soufflé : il reste dû, mais ne dimensionne pas le rafraîchissement.
Faire sortir l’air humidifié : ouvrants, lanterneaux, portes de quai
Un rafraîchisseur adiabatique charge en vapeur d’eau l’air qu’il souffle. Cet air doit quitter le hall au rythme où il y entre ; sinon l’hygrométrie grimpe, l’évaporation ralentit et la fraîcheur s’estompe. Le Code du travail demande que l’air des locaux fermés soit renouvelé pour éviter notamment « les élévations exagérées de température » et « les condensations » (article R4222-1).
Avant de rafraîchir le hall, tracez sur le plan le trajet de l’air jusqu’à son issue, à travers la zone occupée :
- les portes de quai, utiles tant qu’elles sont ouvertes, closes la nuit ou par mauvais temps ;
- les ouvrants hauts des façades, qui chassent l’air chaud accumulé sous la toiture ;

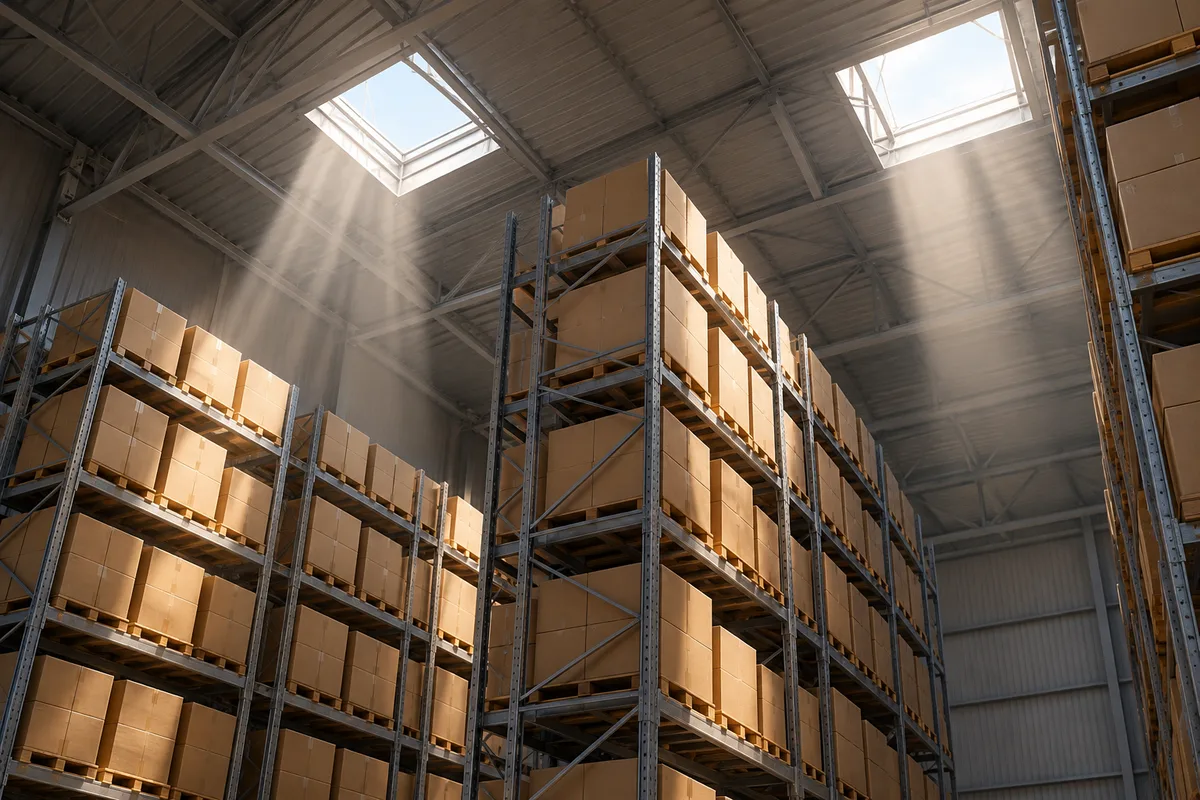

- les lanterneaux et exutoires, s’ils se manœuvrent depuis le sol ;
- les portes de service ou grilles opposées aux appareils, pour un balayage traversant.
Pour une ventilation naturelle permanente, l’article R4222-4 demande des ouvrants donnant directement sur l’extérieur et des commandes accessibles aux occupants : un lanterneau qui ne s’actionne qu’à la nacelle ne vous servira guère en juillet.
Par temps lourd, l’air extérieur arrive déjà humide et l’évaporation donne moins : l’aération haute et basse, air chaud sortant en partie haute et air frais entrant par le bas, prend le relais, avec un brasseur d’air qui accentue la sensation de fraîcheur sans refroidir l’air. Les denrées à température dirigée, elles, relèvent des zones froides et des règles de la chaîne du froid alimentaire, jamais d’un rafraîchisseur.
Arrivées d’eau et circuits électriques au pied des appareils
Chaque emplacement doit figurer sur le plan avec ses deux réseaux. Côté eau, le réservoir de 350 litres qu’oberA annonce pour l’IC 48 se remplit par raccordement ou à la main : le premier mode supprime la tournée de remplissage mais exige un point d’eau proche et un tuyau protégé, le second laisse l’appareil suivre l’activité au prix d’une manutention quotidienne. Prévoyez une évacuation pour les vidanges demandées par la notice, loin des voies de circulation, car une eau répandue sur le béton rend le sol glissant.
Côté électricité, les 1 200 W qu’oberA indique par appareil s’additionnent : huit unités totalisent 9,6 kW, à répartir sur plusieurs circuits validés par votre électricien. Aucune rallonge en travers d’une allée : l’alimentation descend du plafond ou longe une échelle de rayonnage protégée.
L’IC 48 d’oberA, une unité de calcul
Les calculs qui précèdent reposent sur une seule unité, l’IC 48, un rafraîchisseur adiabatique mobile que la marque oberA déclare fabriqué en France. Ses chiffres, tels qu’oberA les publie : un débit d’air pouvant atteindre 48 000 m³/h, une surface traitée annoncée jusqu’à 500 m² et une puissance absorbée de 1 200 W. Son réservoir contient, toujours selon oberA, 350 litres, et l’air aspiré traverse un filtre Pureflow que l’entreprise présente comme breveté. Débit, couverture et consommation se reportent tels quels dans un tableau de dimensionnement, puis se multiplient par le nombre d’unités retenu. Reste à demander au fabricant les conditions qui fondent la surface annoncée pour votre hall.
Un besoin saisonnier, de la mise en service au remisage
Le besoin de rafraîchissement du hall ne suit pas une courbe régulière : premières chaleurs parfois dès la fin du printemps, épisodes durs concentrés sur quelques semaines, hygrométrie variable d’un été à l’autre. Prévoyez des paliers, avec une première vague d’appareils dans les zones les plus denses, puis la totalité pendant les épisodes durables.
Depuis le 1er juillet 2025, rappelle l’INRS, le Code du travail impose des mesures particulières dès que Météo-France active les niveaux jaune, orange ou rouge de sa vigilance. L’article R4463-3 cite parmi les leviers des moyens techniques destinés à prévenir l’accumulation de chaleur dans les locaux ou au poste de travail : votre dimensionnement documente ce levier dans l’évaluation des risques du hall logistique.

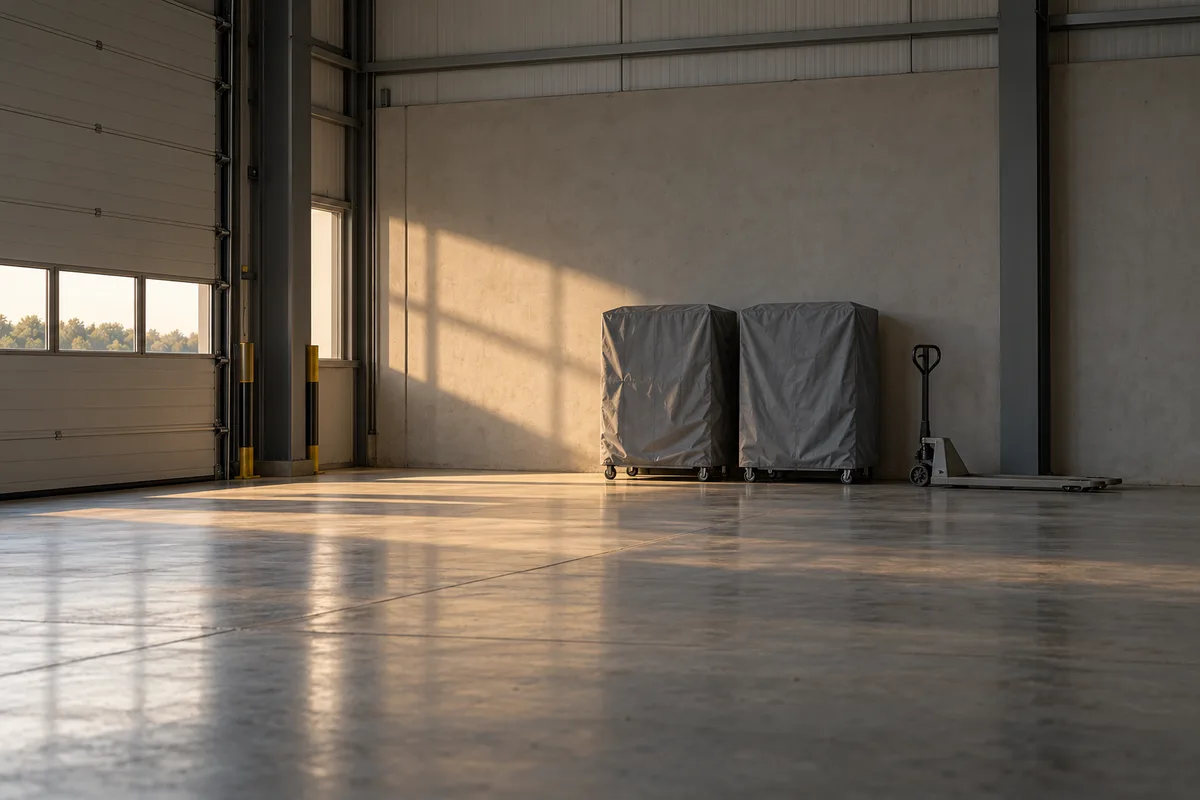

L’été passé, vidangez, nettoyez et séchez les appareils selon la notice, puis réservez leur place d’hiver dès le plan : sur une plateforme dont l’activité culmine en fin d’année, huit machines remisées occupent de la surface au moment où le stock grossit. Achat ou location, le nombre calculé reste le même.
Le dossier à réunir avant de consulter les fournisseurs
Un fournisseur sérieux vous posera ces questions. Votre dossier y répond d’avance s’il réunit :
- un plan coté, avec hauteurs utiles, portes, ouvrants et lanterneaux ;
- les zones occupées, leur surface et leur effectif par créneau ;
- les points d’eau, les prises et la puissance disponible au tableau ;
- les relevés de l’été précédent, zones pénibles et heures de pointe comprises ;
- les contraintes de circulation : allées de chariots, zones de dépose, emplacements interdits.
Prochaine étape : refaites le tableau avec vos surfaces, puis soumettez-le à deux fournisseurs en demandant les hypothèses de leur surface couverte. L’écart entre leurs réponses montre où affiner le plan de rafraîchissement d’été avant le printemps.
Dimensionner un hall : questions de responsables de plateforme
Diviser la surface du bâtiment par la couverture d’un appareil donne-t-il le bon nombre ?
Rarement. Cette division traite le bâtiment comme un bloc homogène, alors qu’une plateforme alterne des zones denses en personnel et des volumes de stockage où seuls les caristes passent. Le résultat gonfle le besoin dans les racks et le sous-estime dans les allées de préparation longues et étroites, que le souffle couvre mal. Calculez plutôt par zone en partant de la couverture annoncée, comme celle qu’oberA publie pour l’IC 48, arrondissez chaque résultat au-dessus, puis ajoutez des unités aux jonctions.
Les racks de stockage de masse entrent-ils dans le calcul ?
En général non, tant que personne n’y travaille durablement. Les caristes y circulent en cabine, par séquences courtes, et rafraîchir ces volumes de palettes immobiliserait des appareils sans soulager les équipes. Gardez ces allées hors du calcul, mais vérifiez deux exceptions : celles où des préparateurs prélèvent au sol ou en hauteur, et les zones de réapprovisionnement très fréquentées. Ailleurs, une aération correcte du bâtiment et des portes gérées avec rigueur limitent l’accumulation de chaleur.
Par où l’air humidifié sort-il quand les portes de quai restent fermées ?
Par des ouvertures permanentes, prévues dès l’implantation : ouvrants en partie haute des façades, lanterneaux ou exutoires de toiture manœuvrables depuis le sol, grilles ou portes de service situées à l’opposé des appareils. L’air soufflé doit traverser la zone occupée puis quitter le hall ; sans issue, l’humidité s’accumule et les appareils perdent vite leur effet rafraîchissant. Le soir et les jours de pluie, réduisez le nombre d’appareils en marche plutôt que de les laisser souffler dans un volume clos.
